Lågspänning

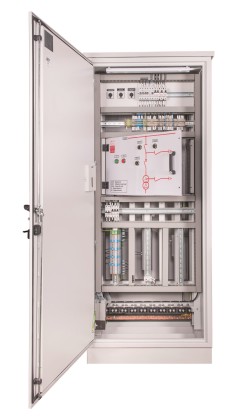

SKS – Kabelskåp för högspännings stationer
Apparater
- I skåpet placeras kretsar för grundläggande och ytterligare elektriska installationer som varje gång förberetats av konstruktören, beroende på den specifika investeringen. Apparater och strimkontakter är arrangerade på monteringsplattor, TH35-skenor mellan kambrickor i valfri konfiguration (vertikal eller horisontell). I skåpet placeras kretsar för grundläggande och ytterligare elektriska installationer som varje gång förberetats av konstruktören, beroende på den specifika investeringen. Apparater och strimkontakter är arrangerade på monteringsplattor, TH35-skenor mellan kambrickor i valfri konfiguration (vertikal eller horisontell).
- Belysning och uppvärmning av skåpet: Värmekretsar – en termostat tillsammans med en värmare som är placerad i den nedre delen av skåpet. Belysning – två lysrörslampor, monterade högst upp, vilket ger en jämn ljusintensitet över bredden. Gränslägen och en panelbrytare är monterade i skåpet (det är möjligt att montera apparater var som helst enligt kundens krav).
- Teknisk uttagskrets – matas från en separat krets från det egna behovets elcentral. 1-fas och 3-fasuttag är placerade utanför skåpet under ett lock.
- Sekundära kretsar – apparater och konfiguration av spänningskretsar väljs enligt projektinformation och kundens krav.
- Motorstyrkrets – säkringar, strömbrytare och strimkontakter väljs enligt projektinformation och kundens krav.
Användning
- Strömförsörjning och styrning av externa omkopplingsystem i högspänningsstationer (110 kV, 220 kV och 400 kV), sekundära kretsar, automatiseringssystem.
- Stationsskydd.
- Mätning av stationsparametrar och dataöverföring.
Mått
- Mått anpassade efter typ, mängd utrustning och individuella behov hos kunden. Typiska utföranden:
- höjd: 1100/1900/2100/2200 mm;
- bredd: 400/600/800/820/850/1000/1050/1250/1400 mm;
- djup: 250/300/400/600/620/800 mm.
Kapsling (Aluminium OU-1SKS/OU-2SKS)
- Enkel skal - yttre skal.
- Enkel skal med termisk isolering - yttre skal med isoleringsmatta av aluminium.
- Dubbel skal med luftspalt - yttre skal och inre skal med luftutrymme.
- Dubbel skal med isolering - utrymmet mellan skalen fyllt med icke-brandfarlig mineralull.
- Utomhus, fristående på en betong- eller metallgrund.
- Tillverkad av aluminiumplåt som är sammanfogad genom svetsning och nitar.
- Tjockleken på plåten anpassad till dimensionerna.
- Pulverlackerad i valfri färg (RAL) och ytteknik med hög motståndskraft mot nedbrytning och yttre påverkan.
- Ansluten till grunden med skruvar.
- Tillverkad i skyddsklass I eller II.
- Skyddsklass: upp till IP 44 - 55.
- Mekanisk hållfasthet: upp till IK10.
- Utrustningen väljs varje gång enligt kundens behov.
Montagelement
- Verticala monteringsprofiler – permanent fästade på kabinettens väggar lämpliga för montering av plattor eller stödisolatorer för strömbanor.
- Monteringsplatta – förzinkad, monterad på vertikala monteringsprofiler av förzinkad plåt under strömbansisolatorerna.
- Kombitråg – med ett tvärsnitt anpassat till typ och mängd kablar.
- Maskplåtar – tillverkade av plastplåtar eller metallark, monterade på kabinettstrukturen eller den interna ramen med hjälp av maskplåthållare.
- Kontrollpanel med synoptisk tavla – tillverkad på ett unikt sätt genom att applicera offsettryckta klistermärkesark på hela ytan av tavlan, med möjlighet att skriva ut grafik. Monterad i en intern ram.
- Belysning och uppvärmning – uppvärmningskretsar – en termostat tillsammans med en värmare placerad i den nedre delen av skåpet. Belysning – två lysrörslampor, monterade högst upp, vilket ger en jämn belysningsintensitet över bredden. Begränsningsbrytare och en panelbrytare är monterade i skåpet (det är möjligt att montera apparater var som helst enligt kundens önskemål).
- Kabelhållare med monteringsstång.
- Förzinkad stålkopplingsstång.
- Ventilation – möjliggör konstant luftcirkulation genom användning av en fläkt och korrekt öppning av skåpet.
- Dokumentficka.
- Skåpet kan ytterligare innehålla kretsar för den grundläggande elektriska installationen som förberetts av konstruktören i varje enskilt fall, beroende på det specifika projektet.
Dörr
- Full.
- Ensidig eller dubbelsidig, för bättre tillgång till apparaterna.
- Enkeldörr eller dubbeldörr.
- Låst med en cylinderlås (vilken form som helst) eller en basquil-lås låst med ett systemcylinder och ett extra hänglås.
- Trepunktslåsning.
- Inre gångjärn med en inbrottsskyddslåsning.
- Öppningsvinkel 120 grader.
- Jordstift med ledningar.
Vanliga frågor
Vad är er leveranstid?
Standard leveranstid är cirka 6-8 veckor beroende på beställning. Kontakta oss för att avtala ett mer detaljerat leveransdatum.
Vilka effekter har era laddstationer?
Vi har ett brett utbud av produkter, inklusive både AC- och DC-laddare för elbilar med olika utrustning och effekt. Effektintervallet för våra elbils-laddare är:
- AC 3.7-43kW
- DC 40-480kW
Vem installerar laddstationer?
Laddstationer installeras endast av svenska certifierade elektriker.
Hur snabbt laddar era stationer?
De snabbaste DC-laddarna kan ladda en bil på upp till en halvtimme. Laddningstiden för elbilar beror på:
- effekten hos laddaren för elbilar
- batterikapacitet
- effekten hos omvandlaren installerad i bilen.
Vilken station är bäst för privat bruk?
Det bästa valet för privat bruk är små laddstationer som:
- EVB E-wall – monterad i väggen, vilket inte bara gör den mycket enkel att använda utan också smälter nästan sömlöst in i fasaden och förbättrar dess estetik.
- EVB Wallbox 2M AC – den kan hängas på väggen i garaget, vilket gör att den tar upp lite plats och kan ladda två bilar samtidigt. Laddpunktseffekt upp till 22 kW.
Hur hanteras reklaminnehållet på EVB Adverts laddstationer?
Reklaminnehållet på EVB Adverts laddstationer hanteras med hjälp av Digital Signage Android Player. Denna programvara låter dig hantera innehåll på din bildskärm var som helst med en internetanslutning - logga bara in på relevant webbplats, ladda upp videor, bilder, webbsidor, RSS-flöden, fjärrinnehåll, dela upp skärmen i valfritt antal skärmområden av valfri storlek och position och mycket mer.
Den stora fördelen med Central Stacks-programvaran är att servern finns i molnet, så klienten behöver inte installera och underhålla den på sin sida, och därför kan innehållet på alla anslutna medier hanteras var som helst och på vilken enhet som helst genom att logga in på servern via en webbläsare. Vår faktureringsmodell för Central Stacks-licenser är också mycket enkel och transparent, till skillnad från många andra system på marknaden, eftersom det årliga licenspriset redan inkluderar alla kostnader som kunden ådrar sig för systemet inklusive serverunderhåll etc., så i varje steg av projektet vet kunden exakt hur mycket det kommer att kosta honom att utöka DS-nätverket med ytterligare installationer.
Hur reglerar ni betalningarna med användarna av laddstationer?
Våra laddstationer är utrustade med ett mät- och faktureringssystem, vilket möjliggör snabb avräkning med kunden. Avräkningar görs via mobilapplikationer, RFID-kort eller en betalterminal.
Vad är skillnaden mellan att ladda en bil med AC och DC?
I de enklaste termerna ligger huvudskillnaden i fordonets laddningshastighet. Vid växelströmsladdning (AC) laddas elbilen vanligtvis långsammare jämfört med likströmsladdning (DC), eftersom växelströmmen måste omvandlas och laddhastigheten beror på hur mycket ström laddaren kan leverera och hur mycket ström fordonets batteri kan hantera. Att ladda med växelström är den mest populära metoden för att ladda elbilar och används allmänt, bland annat vid hemmaladdning.
DC-laddning är å andra sidan ett snabbare laddningsalternativ som ofta används på offentliga platser med laddare med högre effekt. Till skillnad från växelströmsladdning levererar DC-laddning likström direkt till fordonets batteri utan en konverteringsprocess. Valet av laddningsstation att installera beror helt på dina behov och specifika krav. På offentliga platser som parkeringsplatser kan en kombination av AC och DC erbjuda en praktisk lösning för att tillgodose olika gästers behov och önskemål.
Är ni rikstäckande?
Ja, vi tillhandahåller installationer i hela Sverige, såväl som i Europa.
